In Bau, Bergbau und Industrie müssen Antennen, Kabel und Steckverbinder trotz Staub, Vibration, Witterung und mechanischer Belastung zuverlässig funktionieren. Typische Anwendungen reichen von Baumaschinen und Mining-Fahrzeugen über temporäre Baustelleninfrastruktur und abgeschirmte Bereiche bis hin zu mobilen Maschinen und stationären Anlagen in der Schwerindustrie. Entscheidend sind die Funkanwendung, der Einbauort und die Umgebungsbedingungen.
PUC unterstützt bei der Auswahl, Kombination und Integration von Antennen, Koaxialkabeln und Steckverbindern für mobile, temporäre und stationäre Anwendungen.
Anwendungsfall technisch einordnen Passende Antennen ansehenIn diesem Markt wird Antennen- und Verbindungstechnik in sehr unterschiedlichen Einsatzsituationen benötigt. Die Anforderungen verändern sich vor allem danach, ob die Installation mobil, temporär, unterirdisch oder dauerhaft in eine industrielle Umgebung integriert wird.
Welche Antennen- und Verbindungstechnik benötigt wird, hängt zunächst von der Aufgabe ab.
Datenübertragung, lokale Vernetzung und Positionsbestimmung stellen unterschiedliche Anforderungen an Frequenzbereiche, Antennenposition und Integration.
| Aufgabe | Typische Funkanwendung | Wichtige Kriterien | Passender nächster Schritt |
|---|---|---|---|
| Datenübertragung und Fernzugriff | LTE und 5G für Telemetrie, Flottenmanagement, Fernzugriffe und temporäre Arbeitsplätze | Netzverfügbarkeit, Antennenposition, Maschinen- oder Containeraufbau und Kabellänge | Produktbereich Mobilfunkantennen ansehen |
| Lokale Vernetzung | WLAN für Maschinen, Endgeräte und temporäre Infrastruktur | Reichweite, Abschattung, Montagehöhe, Ausrichtung und metallische Aufbauten | Produktbereich WLAN-Antennen ansehen |
| Positionsbestimmung und Maschinenführung | GNSS für Positionsdaten, Flottenkoordination und Maschinenführung | Freie Sicht zum Himmel, Antennenposition sowie Abschattung durch Aufbauten, Hallen, Tunnel oder Minen | Vertiefung GNSS in Tunneln und Minen |
| Mehrere Funkdienste kombinieren | Mobilfunk, WLAN und GNSS über getrennte Antennen oder eine Kombiantenne | Bauraum, Kabelwege, Anschlüsse, Montageposition und Wartungszugang | Vergleich Panorama 4G/5G-MIMO-Antennen für mobile und stationäre Installationen |
Staub, Vibration und Witterung sind wichtige Auswahlkriterien, reichen für die technische Einordnung aber nicht aus.
Ebenso entscheidend sind der Untergrund, die Antennenposition, die Kabelwege und die Zugänglichkeit der Installation.

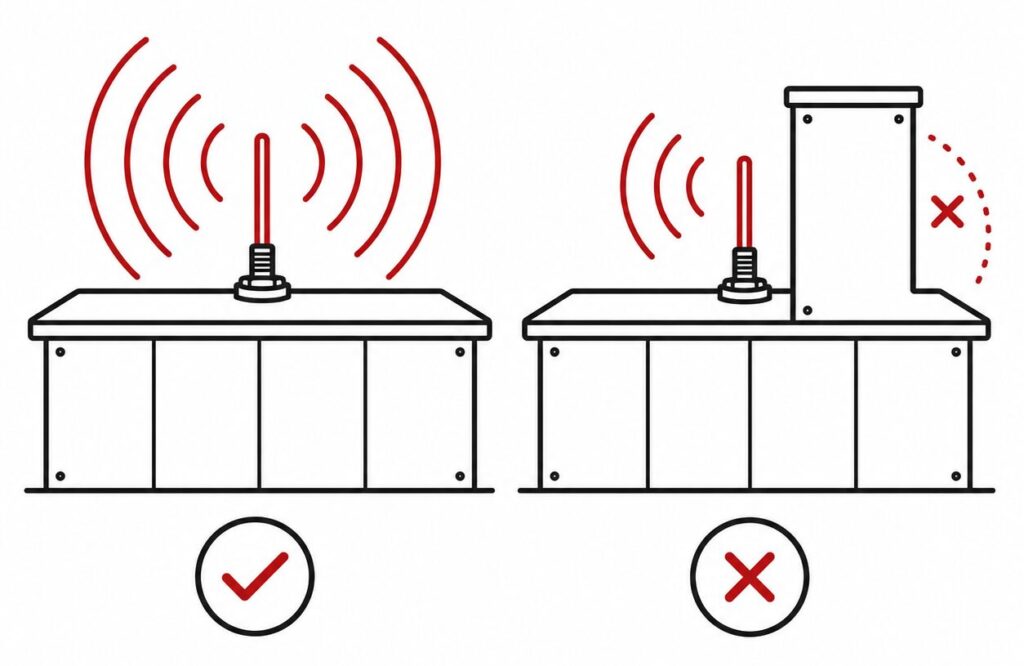

Fahrzeugdächer, Maschinengehäuse und Container bestehen häufig aus Metall. Das kann für bestimmte Antennen als notwendige Massefläche dienen, den Empfang bei ungeeigneter Positionierung aber auch abschatten. Deshalb müssen Antennenbauform, Montagefläche und Einbauposition zusammen betrachtet werden.

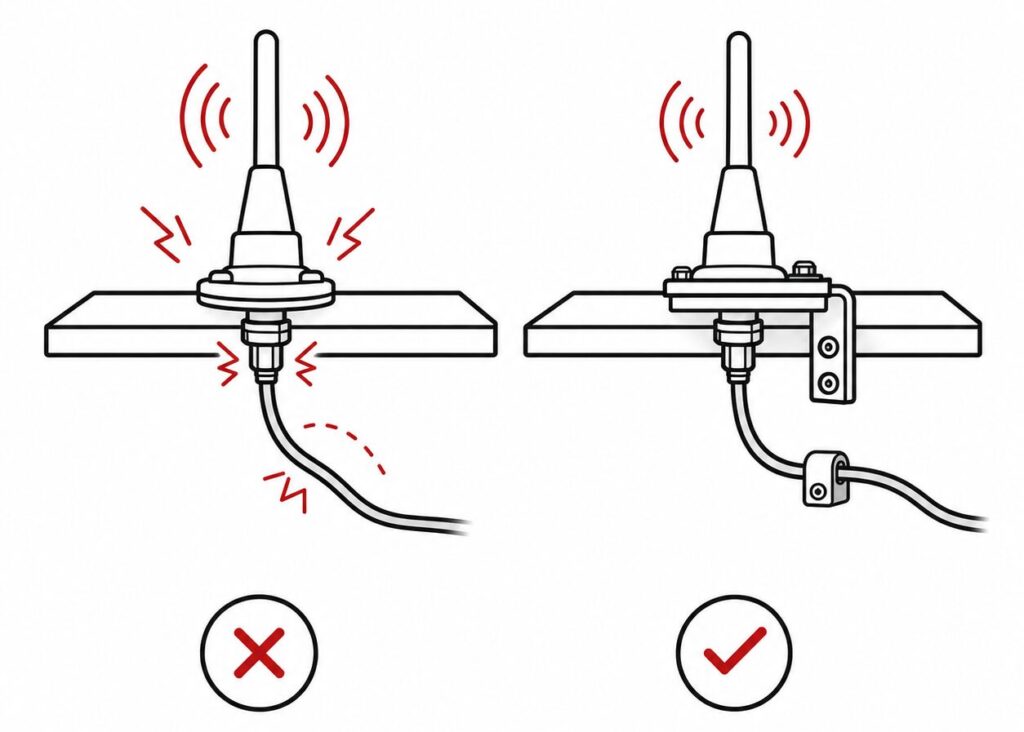

Auf mobilen Maschinen wirken dauerhaft Vibrationen, Stöße und Bewegungen auf Antennen, Halterungen und Anschlüsse. Die Befestigung muss zur Belastung am Einbauort passen. Auch Kabel sollten so geführt und entlastet werden, dass Zug- und Biegekräfte nicht unmittelbar auf Steckverbinder oder Antennenanschluss wirken.

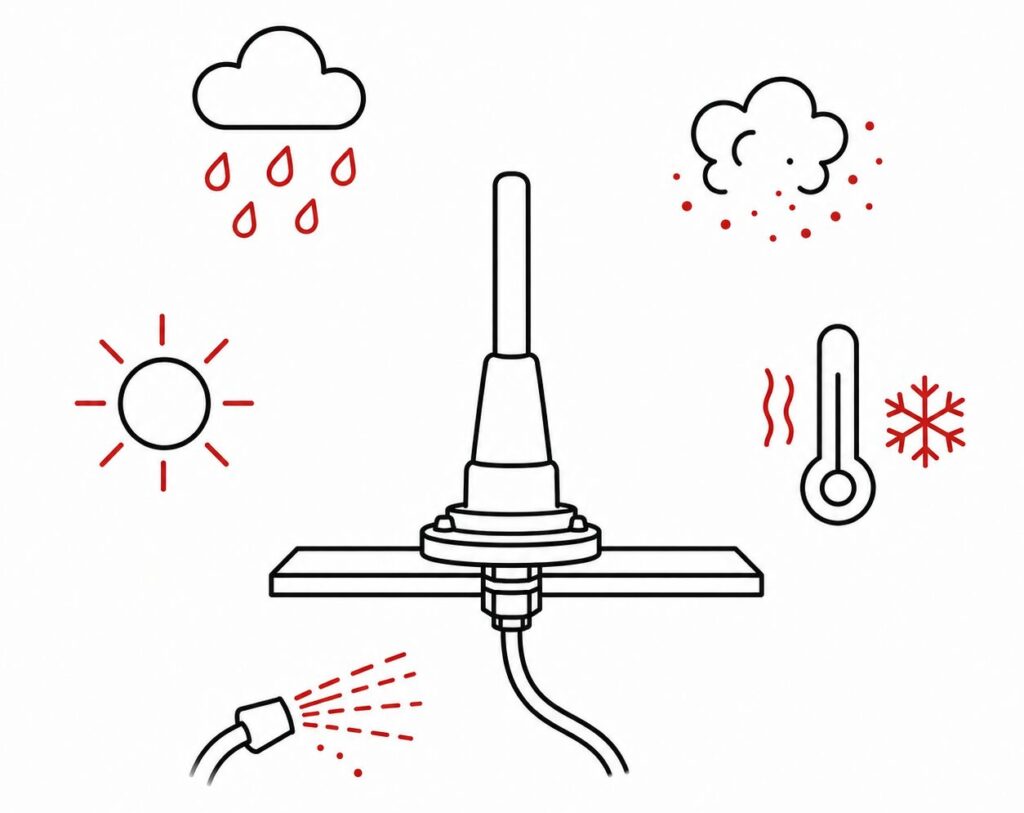

Außen montierte Komponenten können Regen, Schmutz, UV-Strahlung und Temperaturschwankungen ausgesetzt sein. In Bau-, Bergbau- und Industrieumgebungen kommen häufig Staub, Feuchtigkeit oder Reinigungsprozesse hinzu. Erforderliche Schutzart und Materialbeständigkeit müssen daher anhand der tatsächlichen Einbausituation bestimmt werden.

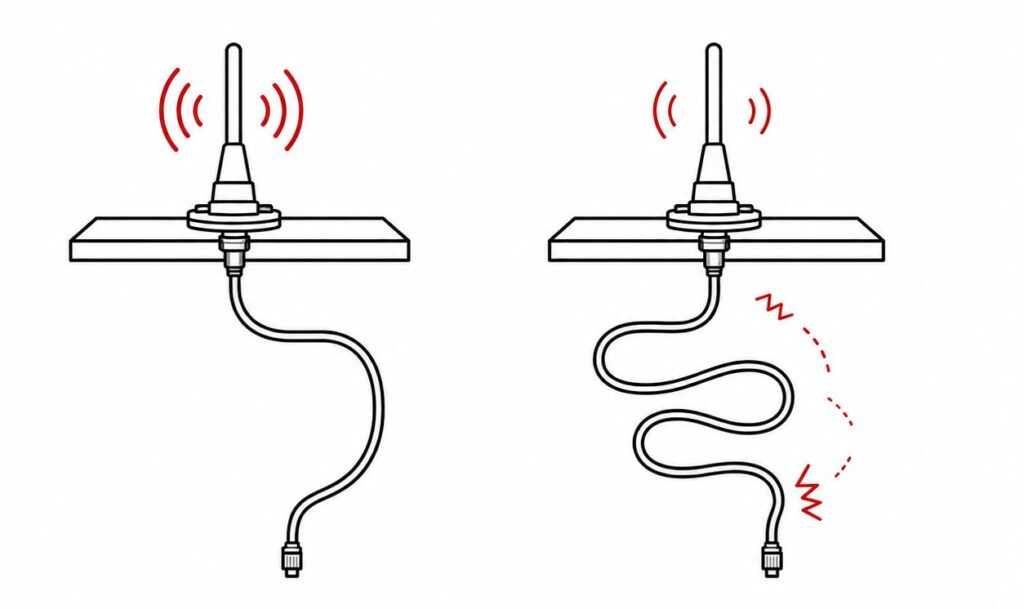

Lange oder ungünstig geführte Koaxialkabel können die verfügbare Signalqualität beeinträchtigen. Welche Kabelausführung geeignet ist, hängt unter anderem von Frequenzbereich, Kabellänge, Verlegeweg, Biegeradius und mechanischer Belastung ab. Die Kabelverbindung sollte deshalb bereits bei der Antennenauswahl berücksichtigt werden.
Für die Auswahl von Antenne, Kabel und Steckverbindern müssen die Anforderungen der jeweiligen Anwendung möglichst konkret beschrieben werden. Folgende Angaben helfen dabei, eine technisch passende Kombination einzugrenzen:

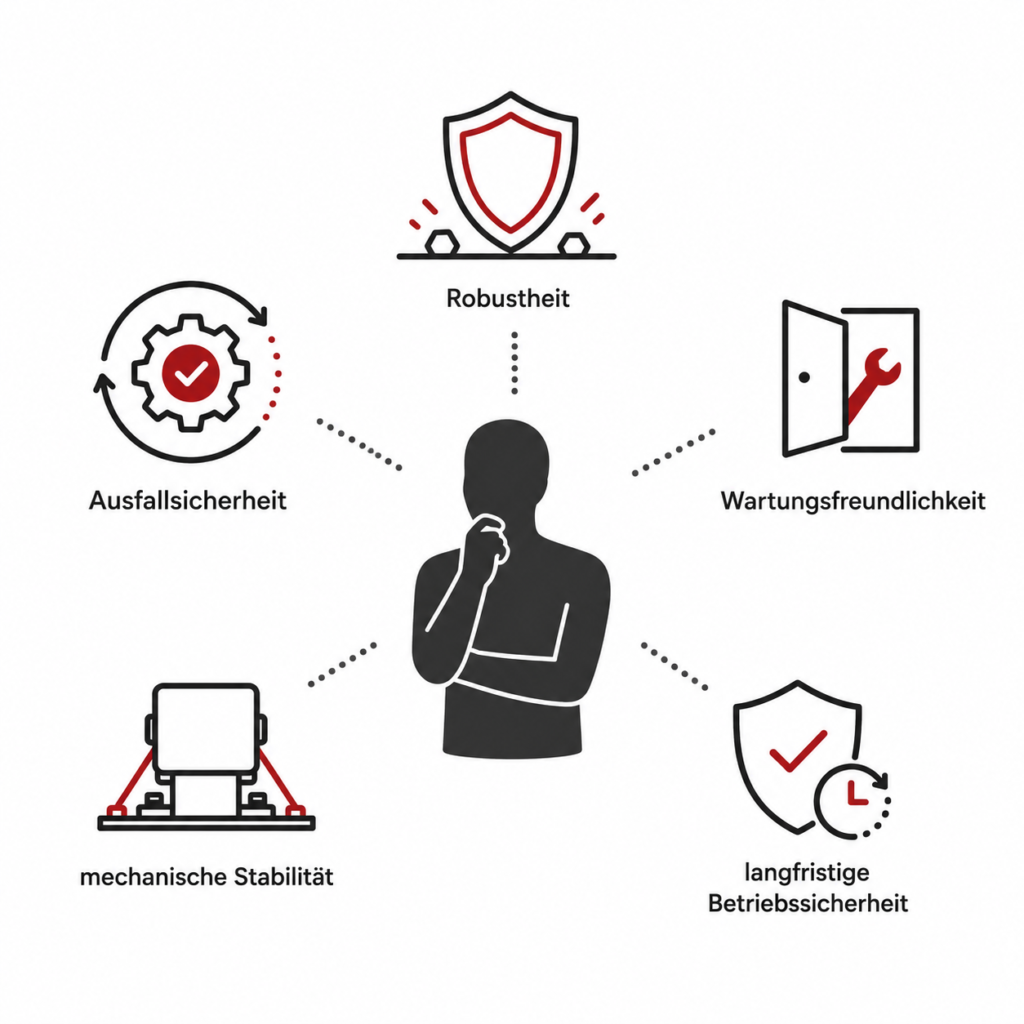

Viele Projekte werden deshalb weniger nach theoretischer Maximalperformance bewertet, sondern danach, ob die Antenneninstallation im realen Betrieb dauerhaft stabil funktioniert.
Anwendungsfall technisch einordnenPUC unterstützt bei der herstellerunabhängigen Auswahl und Abstimmung von Antennen, Koaxialkabeln und Steckverbindern.
Entscheidend sind Funkanwendung, Einbausituation, Kabelwege und Anschlüsse.
Funkdienste, Frequenzbereiche, Montageposition und Verbindung zum Endgerät werden gemeinsam betrachtet.
Antennen, Kabel und Steckverbinder werden passend zur Anwendung und Einbausituation kombiniert.
Über WIRIX® kann PUC Koaxialkabel in benötigten Längen und mit passenden Steckverbindern einbaufertig bereitstellen.
Jetzt Projekt anfragenBei der Auswahl und Integration von Antennen entstehen je nach Maschine, Montageort und Funkanwendung unterschiedliche Detailfragen. Die folgenden Inhalte vertiefen zentrale Planungsthemen.
Antennen für Baumaschinen auswählenWelche Antennenbauform geeignet ist, hängt neben den benötigten Funkdiensten auch von Einbauort, Maschinenaufbau, Belastungen und Kabelwegen ab.Link: Antennen für Baumaschinen auswählenKombiantenne oder getrennte Antennen?Mehrere Funkdienste lassen sich über eine Kombiantenne oder über einzelne Antennen integrieren. Beide Varianten stellen unterschiedliche Anforderungen an Bauraum, Montage und Verkabelung.Link: Kombiantenne und getrennte Antennen vergleichenAntennenposition auf Baumaschinen planenMetallische Aufbauten, Abschattungen, Arbeitshöhen und Kollisionsbereiche beeinflussen, wo eine Antenne sinnvoll montiert werden kann.Link: Antennenposition auf Baumaschinen planenEine vierte Vertiefung können wir später ergänzen:GNSS in Hallen, Tunneln und MinenWarum GNSS-Signale in abgeschirmten Bereichen eingeschränkt sind und welche Lösungsansätze je nach Aufgabe infrage kommen.
Weil Funktechnik dort häufig unter Vibration, Staub, Witterung und wechselnden Einsatzbedingungen dauerhaft funktionieren muss.
Eine Außenantenne kann sinnvoll sein, wenn der Container das Mobilfunk- oder WLAN-Signal abschirmt oder die Netzabdeckung am Aufstellort schwach ist. Ob sie erforderlich ist, lässt sich anhand von Containeraufbau, Netzverfügbarkeit, Routeranschlüssen und möglicher Antennenposition beurteilen.
Antennen beeinflussen Reichweite, Stabilität und Betriebssicherheit der gesamten Funkanwendung — insbesondere unter mechanischer Belastung.
Ja. Über WIRIX® kann PUC Koaxialkabel in benötigten Längen und mit passenden Steckverbindern vorkonfigurieren. Dafür müssen Kabelweg, Frequenzbereich sowie die Anschlüsse an Antenne und Endgerät bekannt sein.
Eine Nachrüstung ist grundsätzlich möglich, wenn eine geeignete Montageposition, ausreichender Bauraum und ein praktikabler Kabelweg vorhanden sind. Vorab sollten außerdem die Anschlüsse des Endgeräts und die mechanischen Belastungen am Einbauort geprüft werden.
