Panorama bietet 4G/5G-MIMO-Antennen für Router für die Montage auf Fahrzeugen, an Gebäuden und Masten. Je nach Baureihe stehen Antennen mit 2×2 und 4×4 MIMO sowie Varianten für mehrere Mobilfunkrouter mit 6x6 und 8x8 MIMO zur Verfügung. Mobilfunk, WLAN und GPS/GNSS können abhängig von der Ausführung in einem gemeinsamen Antennengehäuse kombiniert werden. Die Anzahl der Routeranschlüsse, die Montageumgebung, zusätzliche Funkfunktionen, Kabellängen und Steckverbinder müssen zur vorhandenen Gerätetechnik passen.
PUC unterstützt bei der Auswahl der passenden Panorama Antenne und mit seiner hauseigenen Manufaktur WIRIX bei der Anpassung von Kabeln und Steckverbindern für vorhandene Router oder Funkgeräte.
Die Montageart grenzt die geeigneten Antennenfamilien bereits deutlich ein. Für Fahrzeuge stehen flache Dach- und Kombinationsantennen zur Verfügung.
Stationäre Installationen können mit Wand- und Mastantennen aufgebaut werden. Portable Antennen ermöglichen eine flexible Positionierung an Routern und Modems.
Bei einer MIMO-Installation werden mehrere Antennenelemente beziehungsweise Antennenanschlüsse parallel verwendet.
Die benötigte Konfiguration richtet sich in erster Linie nach dem eingesetzten Router oder Modem.

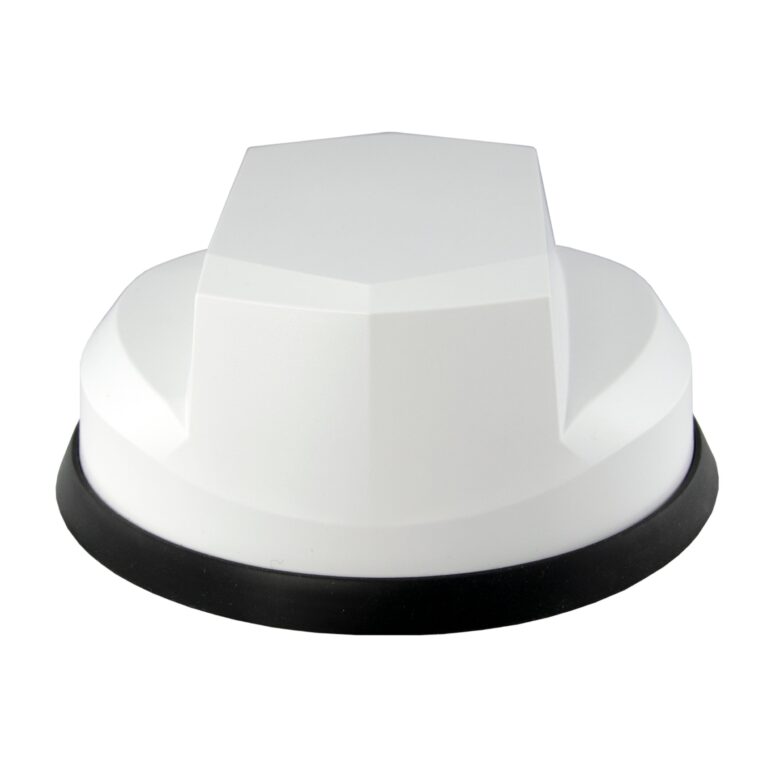

Ein 2×2-MIMO-Router besitzt in der Regel zwei Mobilfunkanschlüsse. Beide Anschlüsse müssen mit den dafür vorgesehenen Antennenelementen verbunden werden. Für Fahrzeuginstallationen bietet Panorama mit der Great-White®-Familie flache Kombinationsantennen, die je nach Variante zusätzlich MIMO WiFi/WLAN und GPS/GNSS integrieren.
Beispiel: LPMM-6-60

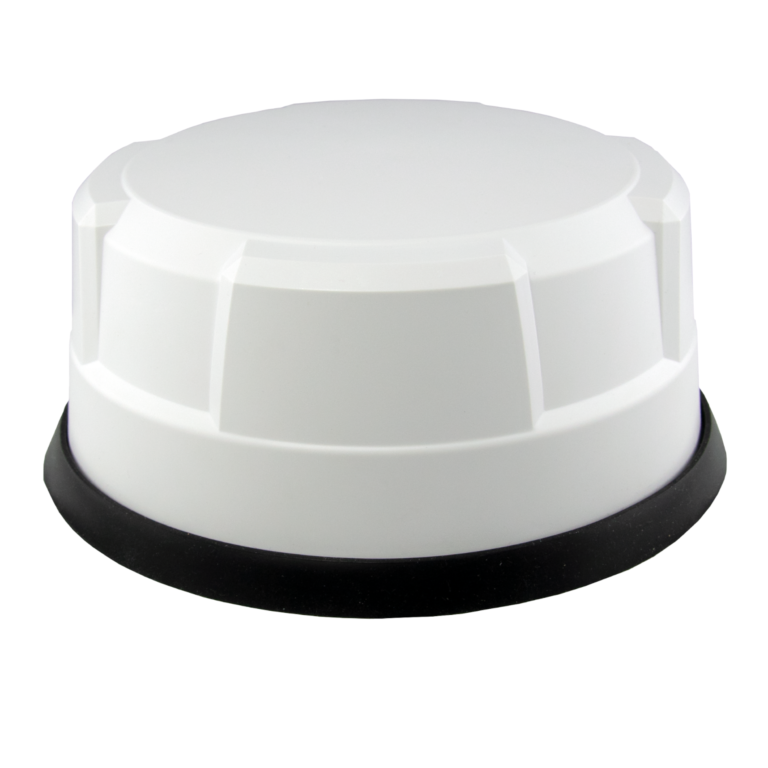

Router mit vier Mobilfunkanschlüssen benötigen eine Antenne mit vier geeigneten Mobilfunkelementen oder eine entsprechend aufgebaute Kombination mehrerer Antennen. Für Fahrzeuge stellt die Mako®-Familie vier Mobilfunkelemente bereit. Abhängig von der Variante können zusätzlich mehrere MIMO WiFi/WLAN-Anschlüsse und GPS/GNSS integriert werden.
Beispiel: LGMDM4-6-60-24-58
Werden zwei Modems oder zwei gleichzeitig genutzte 4×4-Mobilfunkrouter eingesetzt, reicht eine gewöhnliche 4×4-MIMO-Antenne nicht aus. Die Megalodon®-Familie verfügt über acht Mobilfunkelemente für zwei getrennte 4×4-MIMO-Systeme. Ob die Antenne zur vorhandenen Gerätetechnik passt, muss anhand der Routerarchitektur und der tatsächlichen Nutzung der Anschlüsse geprüft werden.
Beispiel: LGMDM8-6-60
Für stationäre Router- und Modeminstallationen bietet Panorama Antennen zur Wand- oder Mastmontage.
Welche Ausführung geeignet ist, hängt neben der benötigten MIMO-Konfiguration vor allem vom Montageort und von der Empfangssituation ab.
Gerichtete Antennen fokussieren ihre Wirkung in eine bevorzugte Richtung und müssen entsprechend auf den Mobilfunkmasten ausgerichtet werden.
Omnidirektionale Antennen decken alle Richtungen ab und erfordern keine gezielte Ausrichtung auf einen bestimmten Netzstandort.
Gerichtete Antennen werden dann genutzt, wenn eine omnidirektionale Antenne am eingesetzten Netzstandort keine stabile und performante Netzverbindung ermöglicht.
Panorama bietet dafür sowohl 2×2- als auch 4×4-MIMO-Ausführungen.

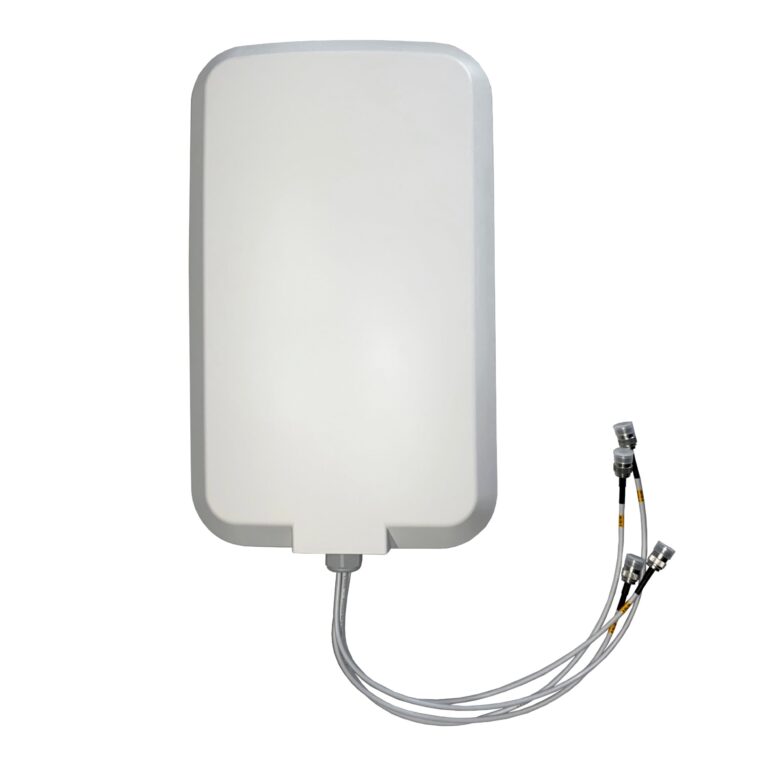

Die WMM8G-Familie eignet sich für Router mit zwei Mobilfunkanschlüssen. Für Geräte mit vier Mobilfunkanschlüssen steht die WMM4G-Familie zur Verfügung.
Vor der Auswahl müssen außerdem Frequenzbereich, Kabellänge, Steckverbinder und der vorgesehene Montageort geprüft werden.
Beispiel: WMM8G-7-38-5SP
Beispiel: WMM4G-6-60-05NJ

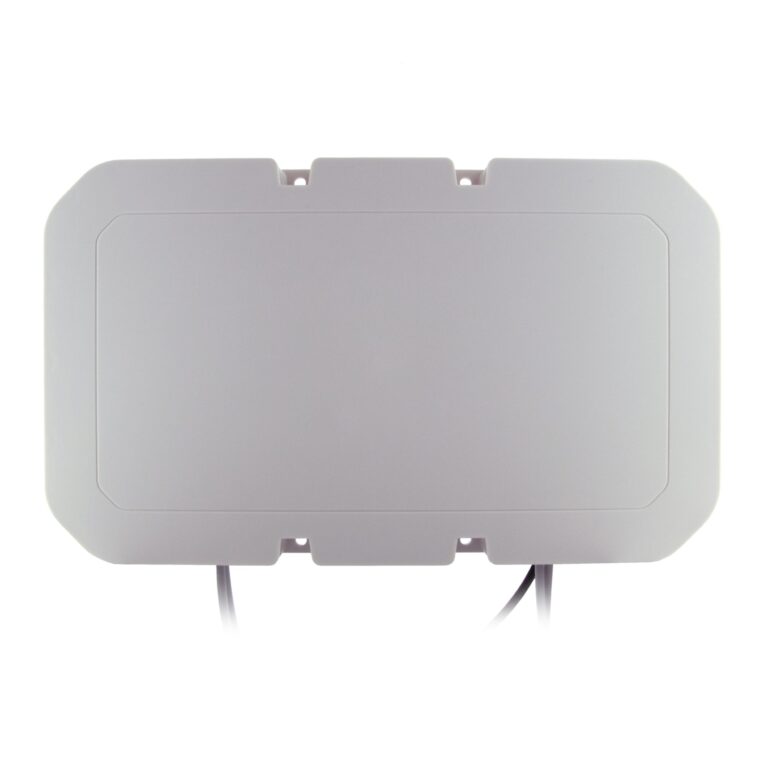

Wenn keine gezielte Ausrichtung notwendig ist und Reflektionen aus allen Richtungen genutzt werden sollen, wird eine omnidirektionale Antenne genutzt. Die DWMM4G-Familie stellt vier Mobilfunkelemente für 4×4-MIMO-Installationen bereit. Abhängig von der Variante kann zusätzlich GPS/GNSS integriert sein. Auch hier müssen Anschlüsse, Kabellängen und Frequenzbereich zur eingesetzten Gerätetechnik passen. Auch Kombinationen aus mehreren Routern mit MIMO Konfigurationen sind in einem Antennengehäuse möglich (6x6/8x8 MIMO).
Beispiel: DWMM4G-6-60-5SP

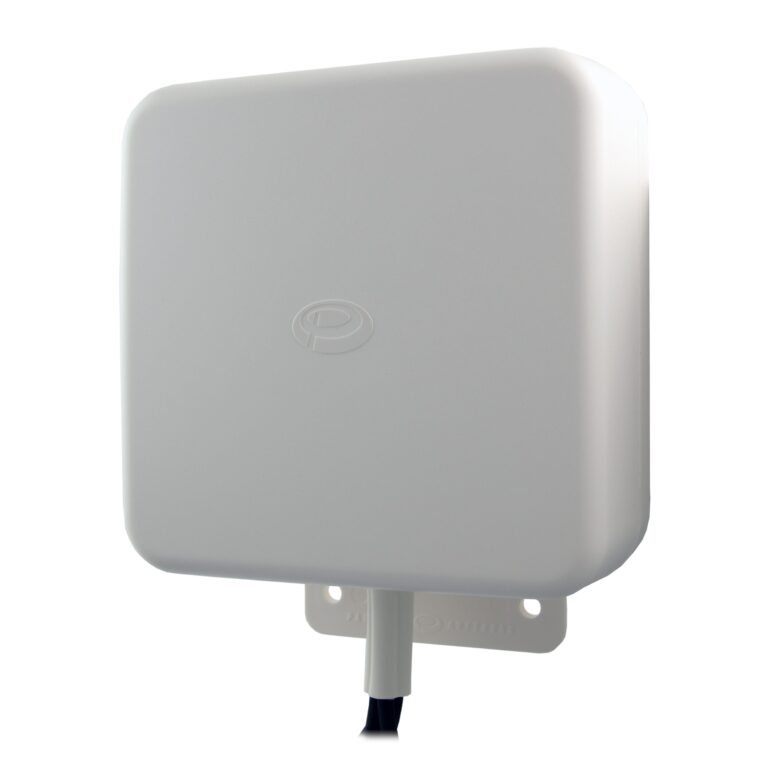

Beispiel: WMM4-7-49-5SP
Wenn keine feste Dach-, Wand- oder Mastmontage vorgesehen ist, können portable MIMO-Antennen flexibel in der Nähe des Routers positioniert werden.
Die Panorama-Familien DMM und DMM4 lassen sich flexibel aufstellen und an Fenstern und Wänden befestigen.
Entscheidend für die Auswahl sind vor allem die Anzahl der Mobilfunkanschlüsse, der benötigte Frequenzbereich und die Anschlüsse des verwendeten MIFIs, Routers oder Modems.

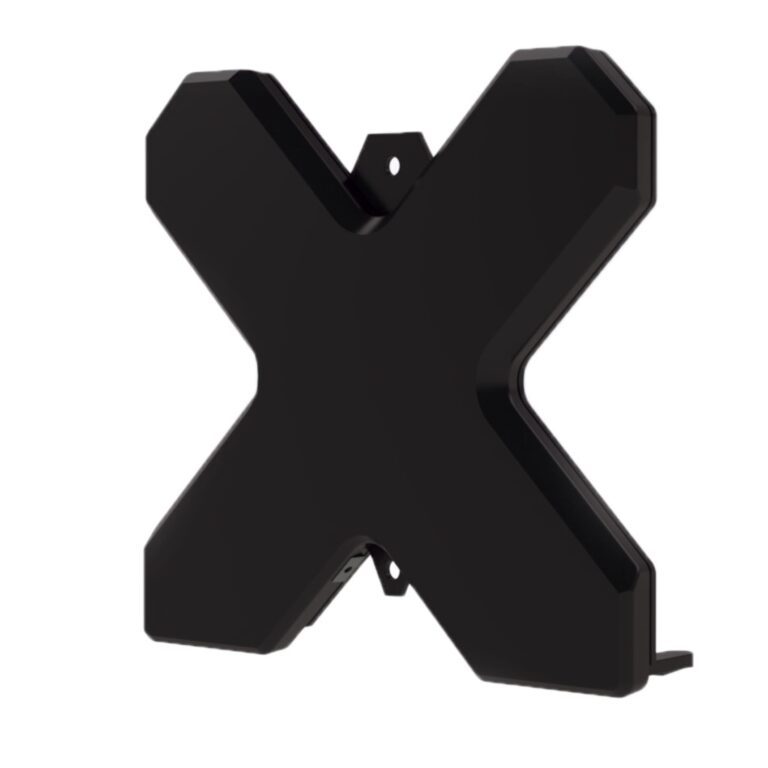

Die DMM-Familie stellt zwei Mobilfunkelemente bereit und bietet im Gegensatz zu internen Antennenelementen in MIFIs oder Paddle-Antennen am Router einen deutlichen Performancegewinn. Ausklappbarer Standfuß, Saugnäpfe und Displayhalter bieten eine flexible Positionierung.
Beispiel: DMM-6-60-2TS9

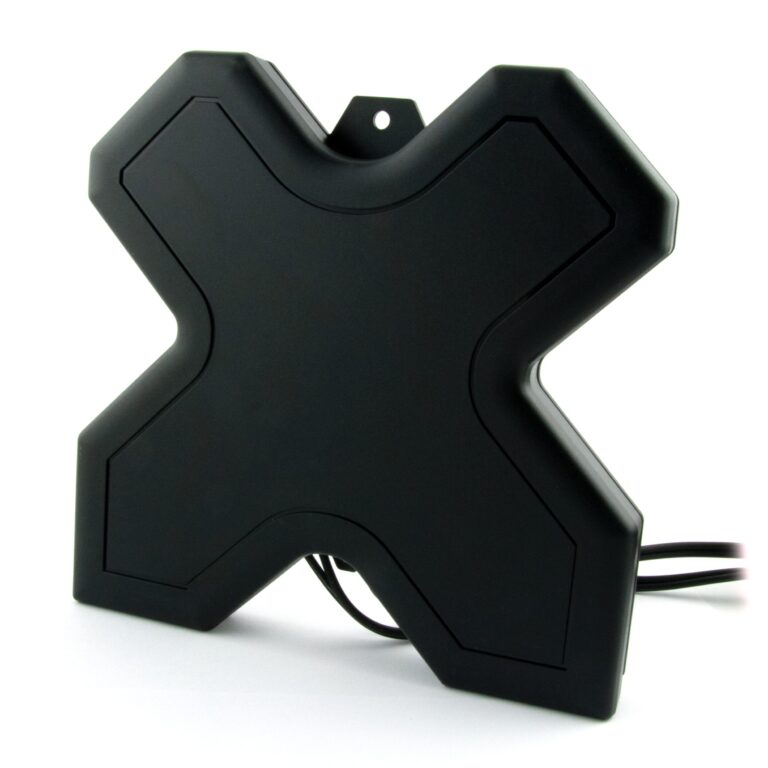

Die DMM4-Familie verfügt über vier Mobilfunkelemente und bietet im Gegensatz zu internen Antennenelementen in MIFIs oder Paddle-Antennen am Router einen deutlichen Performancegewinn. Ausklappbarer Standfuß, Saugnäpfe und Displayhalter bieten eine flexible Positionierung.
Beispiel: DMM4-6-60-2SP
Wenn Routerkonfiguration, Montageort oder Anschlusstechnik noch nicht abschließend feststehen, unterstützt PUC bei der Auswahl der passenden Panorama-Antenne.
Kabel aus unserer hauseigenen WIRIX®-Kabelkonfektionierung und Steckverbinder werden auf die vorhandene Gerätetechnik und Einbausituation abgestimmt.
Hier finden Sie die Antworten auf häufig gestellte Fragen.
Entscheidend sind die Anzahl der Mobilfunkanschlüsse, die unterstützten Frequenzbereiche und die benötigten Steckverbinder. Zusätzlich müssen Montageart, Kabellänge sowie mögliche WiFi/WLAN- und GPS/GNSS-Anschlüsse berücksichtigt werden.
Ein 2×2-MIMO-System nutzt zwei, ein 4×4-MIMO-System vier Mobilfunkelemente beziehungsweise Antennenanschlüsse. Die Antennenkonfiguration sollte zur Anzahl und Nutzung der Mobilfunkanschlüsse des Routers passen.
Nein. In einer 4×4 MIMO Antenne sind die eingesetzten Antennenelemente speziell aufeinander abgestimmt. Vier einzelne Antennen können sich gegenseitig stören und empfangen nicht unterschiedliche Reflektionen sondern die selben. Eine MIMO Konfiguration lebt jedoch von unterschiedlichen Reflektionen und Signalwegen, daher bieten nur speziell entwickelte MIMO Antennen den Vorteil der durch die Technologie MIMO entsteht.
Nein. Die Anzahl der SIM-Karten allein zeigt nicht, wie viele Antennenelemente benötigt werden. Entscheidend ist, wie der Router seine Mobilfunkmodule und Antennenanschlüsse nutzt und ob mehrere Mobilfunkmodule verbaut sind.
Eine gerichtete Antenne wird genutzt, wenn eine omnidirektionale Antenne am eingesetzten Standort keine stabile und performante Netzverbindung ermöglicht. Gerichtete Antennen fokussieren ihre Wirkung in eine bevorzugte Richtung und müssen entsprechend auf den Mobilfunkmasten ausgerichtet werden. Omnidirektionale Antennen decken alle Richtungen ab und erfordern keine gezielte Ausrichtung auf einen bestimmten Netzstandort. Zu beachten ist, dass MIMO Technologie von Reflektionen lebt. Eine Richtfunkantenne empfängt und erzeugt weniger Signalwege als eine omnidirektionale Antenne. Daher sollten Richtfunkantennen nur genutzt werden, wenn der Netzstandort es notwendig macht.
Alle Breitband Panorama Mobilfunkantennen, die für 5G geeignet sind, sind für ältere Mobilfunkstandards abwärtskompatibel. So auch für die vierte Mobilfunkgeneration LTE.
Mit zunehmender Kabellänge können die Signalverluste steigen. Kabeltyp, Frequenzbereich und Leitungsweg sollten deshalb mit der Antenne gemeinsam betrachtet werden. Eine Antenne ist immer nur so gut wie ihre Kabelverbindung. In den meisten Anwendungen liegt der Flaschenhals nicht in der Antenne, sondern in der nicht optimal ausgelegten Kabelkonfiguration.
