Bei der Kabelkonfektionierung werden Kabel, Steckverbinder, Länge und Ausführung passend zur technischen Anwendung festgelegt und montagefertig gefertigt. WIRIX by PUC ist auf kundenspezifische HF-, Koaxial- und Antennenkabel für Antennen- und Funkanwendungen spezialisiert – vom Verlängerungs- und Adapterkabel bis zum Kabelbaum. Die Fertigung ist ab Stückzahl 1 möglich.
Entscheidend ist nicht nur, welche Komponenten miteinander verbunden werden. Kabeltyp, Kabellänge, Dämpfung, Steckverbinder, Einbausituation und mechanische Belastung müssen zusammenpassen. PUC unterstützt bei der Auswahl und Abstimmung und setzt die Kabelkonfektion je nach Projekt in der eigenen Manufaktur um.
Standardkabel sind eine geeignete Lösung, wenn Anschlüsse, Kabellänge und Ausführung bereits zur vorgesehenen Antenneninstallation passen. Weichen die tatsächlichen Anforderungen davon ab, können unnötige Kabelreserven, zusätzliche Übergänge oder Einschränkungen bei der Verlegung entstehen.
Darüber hinaus können Einbauraum, Kabelweg, Bewegung, Vibration, Feuchtigkeit und Temperatur besondere Anforderungen an die Kabelkonfektion stellen.
Bei mehreren Leitungen müssen außerdem Längen, Abzweigungen, Anschlüsse und Kennzeichnungen auf den Montageablauf abgestimmt werden.
Damit eine Kabelkonfektion zur Antenneninstallation passt, müssen elektrische, mechanische und räumliche Anforderungen gemeinsam betrachtet werden.
Entscheidend sind vor allem folgende Faktoren:
Funktechnologie und Frequenzbereich bilden die Grundlage für die Auswahl des Kabels und der Steckverbinder.
Die Übertragungsverluste hängen unter anderem vom Kabeltyp, von der Kabellänge und vom genutzten Frequenzbereich ab. Diese Faktoren müssen deshalb gemeinsam betrachtet werden.
Die vorhandenen Schnittstellen bestimmen die benötigten Steckverbinder. Auch Bauform und Einbaurichtung können relevant sein, wenn am Anschlusspunkt nur begrenzt Platz zur Verfügung steht.
Der tatsächliche Leitungsweg, vorhandene Durchführungen, Biegeradien und Platzverhältnisse beeinflussen Länge, Kabeltyp und mechanische Ausführung.
Bewegung, Vibration, Feuchtigkeit oder Temperatur können zusätzliche Anforderungen an die Kabelkonfektion stellen. Bei mehreren Leitungen müssen außerdem Abzweigungen, Kennzeichnungen und Anschlüsse zum vorgesehenen Montageablauf passen.

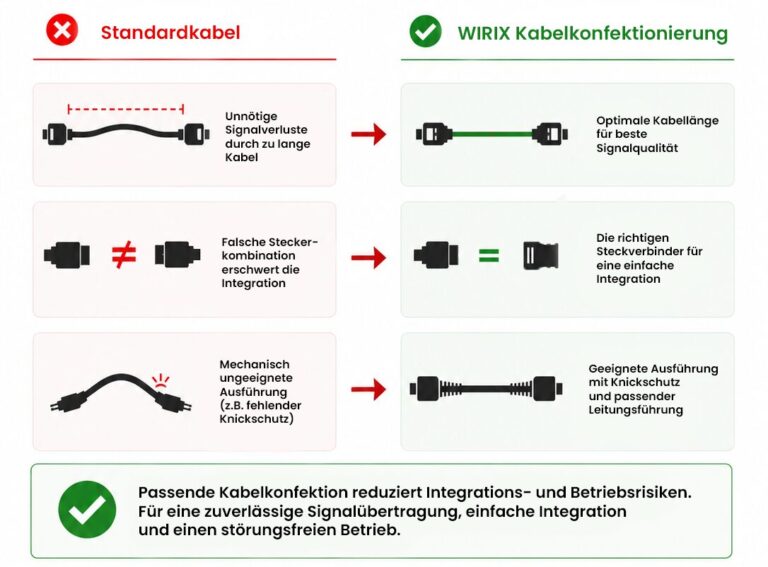

Je nach Antenneninstallation muss eine Kabelkonfektion unterschiedliche Aufgaben erfüllen: einen längeren Kabelweg überbrücken, verschiedene Steckerschnittstellen verbinden oder mehrere Leitungen montagefertig zusammenführen. Dafür gliedert sich WIRIX in drei Ausführungen.

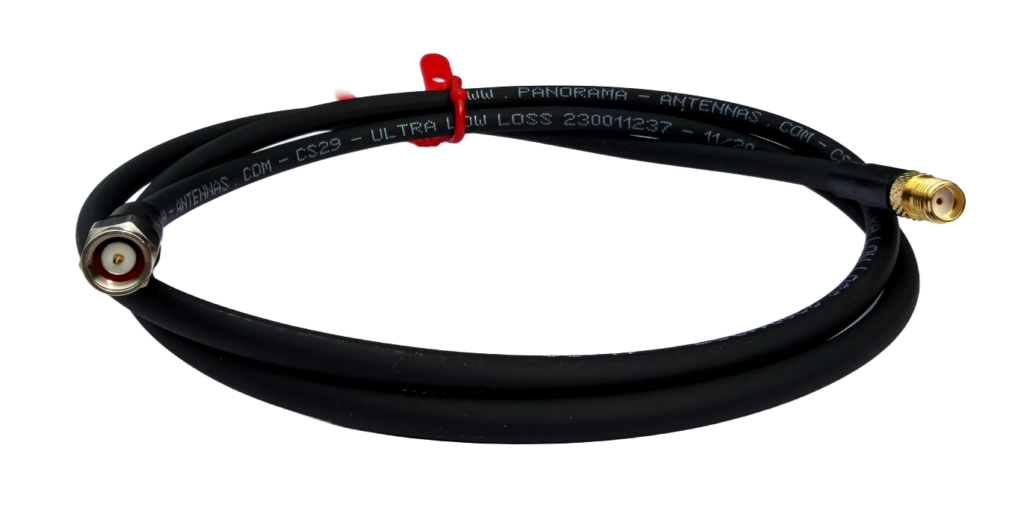

WIRIX EXTEND verbindet Antenne und Gerät über den erforderlichen Kabelweg. Kabellänge, Kabeltyp und Steckverbinder werden auf den Frequenzbereich und die Einbausituation abgestimmt.

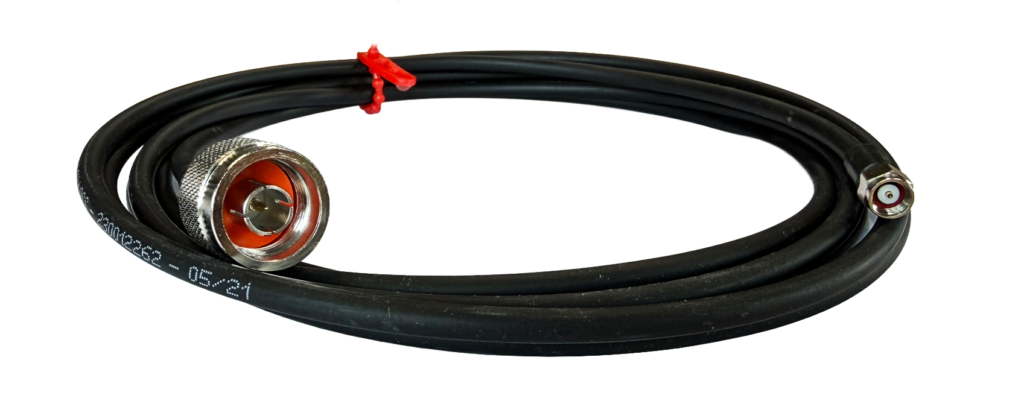

WIRIX ADAPT verbindet unterschiedliche Steckerschnittstellen innerhalb einer bestehenden Antenneninstallation. So lassen sich Antenne, Kabel und Gerät auch dann aufeinander abstimmen, wenn die vorhandenen Anschlüsse nicht direkt zusammenpassen.

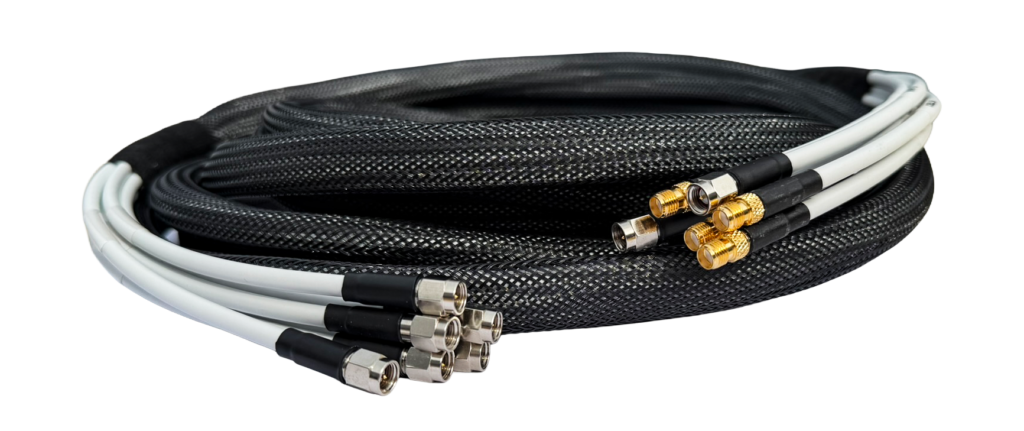

WIRIX MULTI führt mehrere Leitungen in einer montagefertigen Einheit zusammen. Abzweigungen, Kennzeichnungen und Anschlüsse werden auf die Einbausituation und den vorgesehenen Montageablauf abgestimmt.
Welche Ausführung geeignet ist, hängt von der vorhandenen Antenne, den Geräteschnittstellen, dem Kabelweg und der Einbausituation ab.
PUC unterstützt bei der technischen Einordnung und stellt Kabel, Steckverbinder und Ausführung passend zur jeweiligen Antenneninstallation zusammen.
Kabelkonfektionen mit qualitativ hochwertigen Komponenten für Anwendungen, bei denen kein gesonderter Zertifizierungsnachweis erforderlich ist.
Kabelkonfektionen mit zertifizierten Komponenten für Anwendungen, bei denen dokumentierte Eigenschaften und entsprechende Nachweise gefordert oder entscheidungsrelevant sind.
Gleiche Fertigungsstandards, unterschiedliche Komponentenauswahl: Silver und Gold unterscheiden sich nicht in der Sorgfalt der Verarbeitung, sondern in den eingesetzten Komponenten und den projektbezogenen Anforderungen an Zertifizierungen und Nachweise.
In Schienenfahrzeugen und Bussen können besondere Anforderungen an das Brandverhalten der eingesetzten Kabel und Komponenten gelten. Bei WIRIX können deshalb Kabeltypen berücksichtigt werden, für die entsprechende Prüfungen und Nachweise vorliegen, zum Beispiel:
WIRIX verarbeitet unterschiedliche 50-Ohm-Koaxialkabel und HF-Steckverbinder, unser Portfolio umfasst hier unter anderem Panorama Antennas, Siva Cavi und Telegärtner.
Welche Kombination geeignet ist, hängt vom Frequenzbereich, der Kabellänge, der Dämpfung, den vorhandenen Anschlüssen und der Einbausituation ab.
| Kabelgruppe | Kabeltypen | Mögliche Steckverbinder |
|---|---|---|
| RG58 und vergleichbare Kabel |
|
SMA, SMC, SMB, TNC, BNC, FME, FAKRA, N, 4.3-10, 1.5-3.5 und QLS/QMA |
| RG174 und vergleichbare Kabel |
|
SMA, SMC, SMB, TNC, BNC, FME, FAKRA, N, TS9, CRC9, MCX, MMCX, 1.5-3.5 und QLS/QMA |
| LMR240 und vergleichbare Kabel |
|
SMA, TNC, BNC, FME, N, 4.3-10, 1.5-3.5, 2.2-5 und QLS/QMA |
| RG223 und vergleichbare Kabel | RG223 | SMA, TNC, BNC, N und 4.3-10 |
| C400 | C400 | SMA, TNC, BNC, N und 4.3-10 |
Die Übersicht zeigt die gängigsten Kabel-Steckverbinder-Kombinationen. Je nach Steckverbinderserie sind unterschiedliche Ausführungen möglich, beispielsweise Stecker oder Buchse, gerade oder abgewinkelt sowie Einbau- und Reverse-Ausführungen.
Sollten Sie eine andere Kombination oder Ausführung benötigen, fragen Sie diese gerne bei uns an.
In unserer WIRIX Manufaktur in Unna, Deutschland, fertigen wir kundenspezifische HF-, Koaxial- und Antennenkabel ab Stückzahl 1 – vom Einzelstück über Kleinserien bis zur Serie.
PUC unterstützt bei der Auswahl und Kombination von Kabeln, Steckverbindern und mechanischer Ausführung: vom Verlängerungs- oder Adapterkabel bis zum Kabelbaum mit mehreren Leitungen.
Hier finden Sie die Antworten auf häufig gestellte Fragen zu unserer Kabelkonfektionierung.
Eine kundenspezifische Kabelkonfektion ist sinnvoll, wenn Standardkabel nicht zur benötigten Länge, zu den vorhandenen Anschlüssen oder zur Einbausituation passen. Auch mehrere Leitungen, besondere mechanische Anforderungen oder benötigte Brandschutznachweise können eine angepasste Ausführung erforderlich machen.
Mit WIRIX ADAPT können unterschiedliche Steckverbinderschnittstellen miteinander verbunden werden. Welche Kombination technisch möglich ist, hängt vom Kabeltyp, den benötigten Steckverbindern, dem Frequenzbereich und der Einbausituation ab.
Nein. Kabeldurchmesser, Aufbau und elektrische Eigenschaften begrenzen die Auswahl geeigneter Steckverbinder. Deshalb wird die Kombination aus Kabel und Steckverbinder für die jeweilige Anwendung geprüft.
Für Anwendungen im Schienenfahrzeug- und Busbereich können Kabel und Komponenten mit entsprechenden Brandschutznachweisen ausgewählt werden. Welche Anforderungen gelten und welche Nachweise benötigt werden, wird projektbezogen geprüft. Nicht jede WIRIX-Konfektion ist automatisch nach EN 45545-2 oder UN R118.03 zertifiziert.
Hilfreich sind Angaben zu Antenne und Gerät, den vorhandenen Anschlüssen, dem Frequenzbereich, der gewünschten Kabellänge, der Einbausituation und der benötigten Stückzahl. Falls besondere Anforderungen an Mantelmaterial, mechanische Ausführung, Kennzeichnung oder Brandschutznachweise bestehen, sollten diese ebenfalls genannt werden.
