Welche Smart Meter Antenne geeignet ist, hängt von Einbauort, Antennenposition, Funktechnologie sowie Kabel und Anschluss ab. Gerade in Kellern oder Zählerschränken reicht ein guter Empfangswert allein nicht aus, um eine dauerhaft stabile Verbindung sicherzustellen.
"In der Regel ist der Rückweg zur Basisstation der Engpass."
Es gibt nicht die eine Smart Meter Antenne für jede Installation. Ob eine Hutschienen-, Flach- oder abgesetzt montierte Antenne sinnvoll ist, hängt vor allem davon ab, wo das Gateway sitzt und welche Position für die Antenne wirklich nutzbar ist. Metallische Gehäuse, Kellerwände oder ungünstige Montagepositionen können den Funkweg beeinflussen. Deshalb sollte erst geprüft werden, wo sich die Antenne sinnvoll platzieren lässt, daraus ergibt sich dann welche Bauform dazu passt.
Hutschienenantennen werden direkt auf der DIN-Schiene im Zählerschrank montiert. Das hält die Installation kompakt und den Kabelweg zum Gateway kurz. Sie eignen sich, wenn innerhalb des Zählerschranks eine geeignete Montageposition und ausreichend stabile Funkbedingungen vorhanden sind.
Hutschienenantenne ansehen

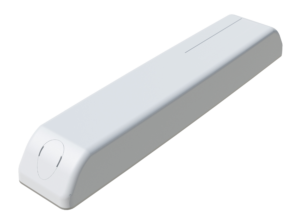

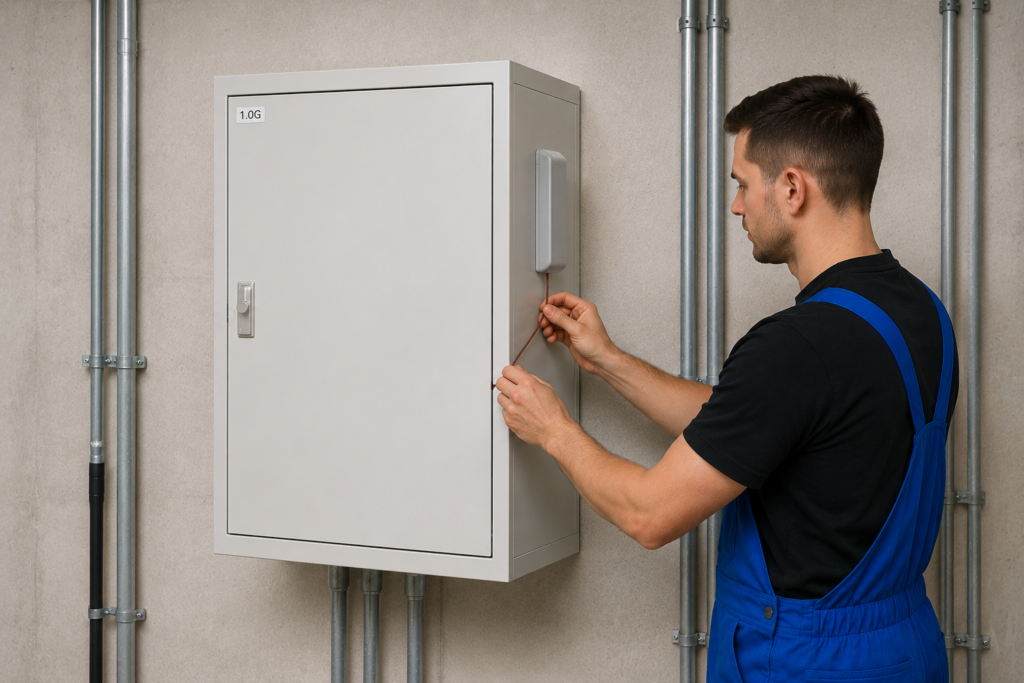

Flachantennen ermöglichen eine flexible Montage im oder am Zählerschrank. Je nach Ausführung werden sie geklebt oder verschraubt und können dadurch an einer günstigeren Position als eine fest montierte Hutschienenantenne platziert werden.
Flachantenne ansehen
Reichen die Funkbedingungen direkt am Gateway oder im Zählerschrank nicht aus, kann die Antenne an einer günstigeren Position montiert werden. Über ein Koaxialkabel wird sie mit dem Gateway verbunden. Entscheidend ist dabei nicht nur die neue Antennenposition, sondern auch der zusätzliche Kabelweg und die dadurch entstehende Dämpfung.
Abgesetzte Antennen ansehenTechnische Übersichten zu Smart Metering, Antennenbauformen und 450 MHz.
Welche Smart Meter Antenne geeignet ist, hängt nicht nur von der Bauform ab. Zuerst muss klar sein, welche Funktechnologie und welchen Frequenzbereich das Gateway oder Kommunikationsmodul nutzt. Erst danach wird anhand von Einbauort und Montagebedingungen die passende Antennenbauform ausgewählt.
| Funktechnologie | Einsatz im Smart Metering | Frequenzbereich & Antennenauswahl | Mehr erfahren |
|---|---|---|---|
| LTE / Mobilfunk | Mobilfunkanbindung von Smart Meter Gateways und Kommunikationsmodulen über öffentliche Mobilfunknetze. | Je nach Gateway und Mobilfunkstandard Smart Meter Antennen für LTE decken je nach Modell unterschiedliche Mobilfunkbänder ab. Panorama nennt für klassische 4G-Smart-Meter-Antennen beispielsweise 698–960 sowie 1710–2700 MHz; neuere 4G/5G-Antennen können einen breiteren Bereich abdecken. Die Bauform kann von der Hutschienen- und Flachantenne bis zur abgesetzt montierten Antenne reichen. | LTE im Smart Metering |
| LTE450 | Kommunikationsanwendungen im Energie- und Versorgungsumfeld, insbesondere dort, wo 450-MHz-Infrastruktur eingesetzt wird. | 450–470 MHz Für Smart Metering stehen unterschiedliche 450-MHz-Antennenformen zur Verfügung – darunter Flachantennen, Hutschienenantennen, Magnet-/Klebevarianten sowie abgesetzt montierte Antennen. Zusätzlich sind Kombiantennen möglich, die LTE und LTE450 gemeinsam abdecken. | LTE450 verstehen |
| Wireless M-Bus | Drahtlose Übertragung von Messdaten zwischen Zählern, Gateways und weiteren Komponenten im Metering-Umfeld. | typischer Smart-Metering-Bereich: 868 MHz Für Wireless-M-Bus-Anwendungen stehen unter anderem Flachantennen, Hutschienenantennen, Magnetfußantennen und abgesetzt montierte Rundstrahlantennen zur Verfügung. Auch hier entscheidet der Einbauort darüber, welche Bauform sinnvoll eingesetzt werden kann. | Wireless M-Bus verstehen |
Die Antenne ist nur ein Teil der Verbindung. Auch Koaxialkabel, Kabellänge und Gateway-Anschluss beeinflussen die gesamte Installation.

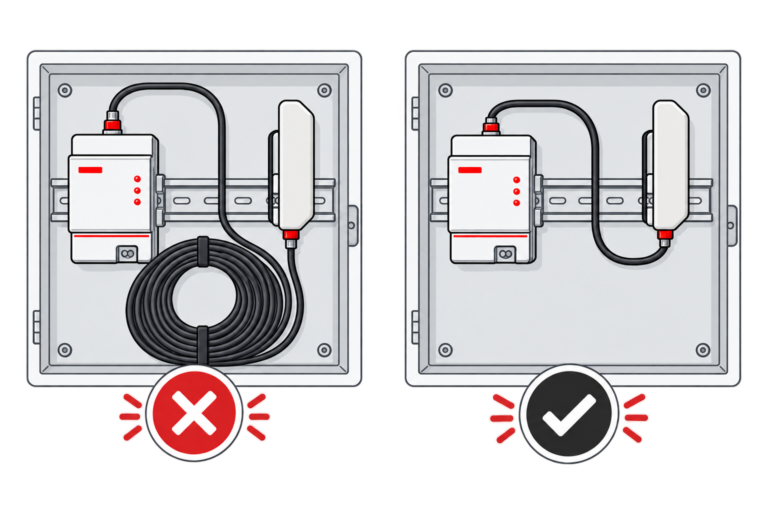

Ein häufiger Praxisfehler ist eine zu lange Anschlussleitung. Überschüssiges Kabel wird dann oft einfach im oder am Zählerschrank aufgerollt.
Das ist technisch ungünstig: Die zusätzliche Kabellänge bleibt Teil der HF-Strecke und verursacht weiterhin Dämpfung.
Deshalb sollte die Verkabelung immer passend zur Installation geplant werden:
Gerade bei wiederkehrenden Installationen ist es sinnvoll, passende Kabellängen und Steckerkombinationen vorab festzulegen, statt mit Standardlängen und Improvisation auf der Baustelle zu arbeiten.
PUC unterstützt hier mit passender Kabelkonfektionierung für definierte Längen und Anschlüsse.
Bei größeren Smart-Meter-Rollouts wird eine geplante Antennenlösung von vielen Monteuren an unterschiedlichen Standorten umgesetzt. Damit daraus nicht bei jeder Installation eine neue Einzellösung entsteht, sollten Montage, Kabelwege und der Umgang mit typischen Sonderfällen möglichst klar vorgegeben sein.
In der Praxis geht es zum Beispiel darum:
PUC bietet dafür Schulungen zur Antennentechnik und -montage für Monteure und Projektteams an. Behandelt werden unter anderem typische Installationsfehler, Koaxialkabel, äußere Einflussfaktoren auf die Funkverbindung und der Umgang mit Sonderfällen. Die Schulungen können nach Möglichkeit vor Ort oder online stattfinden
Mehr zu unseren SchulungenVertiefende Beiträge zu Einbausituationen, Antennenposition, Kabelwegen und Funkbedingungen bei Smart Meter Gateways.
Weitere Beiträge nach links wischen
Eine Smart Meter Antenne stellt die Funkverbindung eines Smart Meter Gateways oder einer vergleichbaren Kommunikationskomponente her. Je nach Einbausituation kann die Antenne direkt am Gerät oder außerhalb eines abgeschirmten Zählerschranks bzw. Technikraums montiert werden.
Nein. Je nach Signalbedingungen und Einbausituation kann die Antenne im Zählerschrank, am Gehäuse oder abgesetzt davon montiert werden.
Eine Hutschienenantenne kann sinnvoll sein, wenn die Antenne kompakt auf der DIN-Rail im Zählerschrank montiert werden soll und dort ausreichende Funkbedingungen bestehen.
Wenn die Signalqualität im Zählerschrank oder direkt am Gateway nicht ausreicht, kann eine andere Antennenposition sinnvoll sein. Dann müssen zusätzlich Kabellänge, Kabeltyp und Kabelweg berücksichtigt werden.
LTE450 ist eine Funktechnologie, die im Energie- und Versorgungsumfeld eingesetzt wird. Ob sie in einer konkreten Smart-Metering-Anwendung relevant ist, hängt vom jeweiligen System und Frequenzbereich ab.
Wireless M-Bus ist ein Funkstandard für die drahtlose Übertragung von Messdaten. Für diese Anwendungen stehen Antennen im 868-MHz-Bereich in unterschiedlichen Bauformen zur Verfügung.
Auch überschüssige Kabellänge bleibt Teil der HF-Strecke und verursacht Dämpfung. Deshalb sollte die Kabellänge möglichst passend zur tatsächlichen Installation gewählt werden.
Wiederkehrende Einbausituationen können in definierte Antennen-, Kabel- und Montagevarianten überführt werden. Klare Vorgaben und Schulungen helfen dabei, diese Standards an unterschiedlichen Standorten konsistent umzusetzen.
